Le terme « refroidisseur » est souvent un terme inapproprié dans le monde manufacturier. Bien que le nom suggère une machine qui crée simplement de l’air froid, ces systèmes sont en réalité des dispositifs sophistiqués d’évacuation de la chaleur. Ils fonctionnent moins comme un congélateur que comme une police d’assurance pour votre ligne de production. Que vous mouliez du plastique, brassiez de la bière artisanale ou découpiez du métal au laser, la chaleur est le sous-produit inévitable qui menace l’intégrité des actifs. Un le refroidisseur industriel ne se contente pas d'abaisser les températures ; il transfère activement l'énergie thermique destructrice de votre équipement critique pour le protéger des pannes.
Pour les propriétaires d’entreprise et les gestionnaires d’installations, il est essentiel d’aller au-delà de la définition de base. Considérer un refroidisseur simplement comme une dépense de service public conduit souvent à un sous-dimensionnement ou à l'achat d'une mauvaise classe d'équipement. Un système correctement spécifié garantit la disponibilité de la production, garantit la cohérence des produits et prolonge considérablement la longévité de vos biens d'équipement. Dans ce guide, nous examinons sous le capot les principes de fonctionnement du refroidissement industriel, expliquons pourquoi l'utilisation d'équipements CVC pour des charges industrielles est une erreur coûteuse et fournissons un cadre pour calculer le coût total de possession (TCO).
Processus vs confort : pourquoi l'utilisation d'un système CVC commercial pour des charges industrielles entraîne une défaillance prématurée et une mauvaise stabilité de la température.
Refroidi par air ou par eau : le compromis entre la simplicité d'installation initiale (air) et l'efficacité/durée de vie à long terme (eau).
Stratégie de dimensionnement : pourquoi la règle du « tampon de 20 % » est la norme industrielle en matière d'évolutivité et de sécurité.
Facteurs de retour sur investissement : comment l'efficacité énergétique (COP) et la réduction des temps d'arrêt justifient des dépenses d'investissement initiales plus élevées.
L'un des pièges les plus courants dans la gestion des installations consiste à supposer que « le refroidissement est le refroidissement ». Cette idée fausse conduit de nombreuses personnes à tenter d'utiliser des unités de refroidissement de confort commerciales (CVC) pour les charges de processus industriels. Bien que les deux systèmes utilisent la compression de vapeur, leurs philosophies de conception sont diamétralement opposées.
Les systèmes CVC commerciaux sont conçus pour le confort humain. Ils fonctionnent par intermittence, s'allumant et s'éteignant pour maintenir une température ambiante d'environ 70°F à 75°F. Leur principale bataille concerne souvent la chaleur latente (humidité) plutôt que la simple chaleur sensible (température). Les compresseurs de ces unités sont généralement légers, conçus pour un fonctionnement saisonnier plutôt que pour les exigences exténuantes d'une usine.
En revanche, les refroidisseurs de procédés industriels sont conçus pour respecter les tolérances des machines. Ils sont conçus pour supporter les charges thermiques sensibles générées par la friction, les réactions chimiques ou les équipements hydrauliques. Ces unités sont conçues pour des cycles de service continus 24h/24 et 7j/7. Ils doivent fonctionner de manière fiable quelles que soient les conditions météorologiques ambiantes, supportant souvent des températures de fluide qui provoqueraient le gel d'une unité CVC standard ou le déclenchement de sécurités haute pression.
La distinction devient encore plus claire lorsque vous analysez les mesures de performances. Les applications industrielles nécessitent de la précision. Une fluctuation de quelques degrés dans un moule d’injection plastique peut entraîner des pièces déformées et des milliers de dollars de rebut. Les unités industrielles ont généralement des tolérances de température de ± 1 °F ou plus. Les systèmes CVC, cependant, sont conçus avec de larges « bandes mortes » , permettant des variations de température de plusieurs degrés pour empêcher le compresseur de fonctionner trop fréquemment. Même si un humain ne remarquera peut-être pas une variation de 3°F dans un bureau, une découpeuse laser ou un appareil IRM le fera certainement.
| Refroidisseur | CVC commercial | industriel |
|---|---|---|
| Objectif principal | Confort humain (72°F en moyenne) | Stabilité du processus (points de consigne variables) |
| Cycle de service | Intermittent / Saisonnier | Continu / 24h/24 et 7j/7 toute l'année |
| Contrôle de la température | Large bande morte (±2-4°F) | Tolérance stricte (± 1 °F ou mieux) |
| Composants | Léger / Standard | Pompes robustes, évaporateurs, condenseurs |
L’utilisation du refroidissement de confort pour les applications de processus annule souvent immédiatement les garanties du fabricant. Le mode de défaillance le plus courant est le « cycle court ». Étant donné que les charges de processus peuvent varier rapidement, un compresseur CVC peut s'allumer et s'éteindre trop fréquemment, empêchant ainsi l'huile de retourner au compresseur. Cela conduit à un défaut de lubrification et à un grippage catastrophique. Les systèmes industriels utilisent des vannes de dérivation de gaz chauds ou des entraînements à fréquence variable (VFD) pour moduler la capacité sans arrêter constamment le moteur, garantissant ainsi la durabilité sous des charges variables.
Pour prendre une décision d'achat éclairée, vous devez comprendre comment ces systèmes manipulent l'énergie thermique. À la base, un refroidisseur ne « produit pas de froid » ; cela enlève la chaleur.
La plupart des unités industrielles s'appuient sur le cycle de compression de vapeur, un système en boucle fermée régi par la thermodynamique. Elle comporte quatre étapes distinctes :
Évaporation (absorption de chaleur) : Un réfrigérant liquide pénètre dans l'évaporateur (échangeur de chaleur). À mesure qu’elle absorbe la chaleur de votre eau de procédé, elle bout et se transforme en gaz à basse pression.
Compression (augmentation de la pression) : Ce gaz se déplace vers le compresseur, qui le comprime, augmentant considérablement sa pression et sa température.
Condensation (rejet de chaleur) : Le gaz chaud à haute pression s'écoule dans le condenseur. Ici, la chaleur est rejetée (soit dans l'air, soit dans l'eau) et le réfrigérant se condense à nouveau en un liquide à haute pression.
Expansion (Réinitialisation) : Le liquide passe à travers un détendeur, qui fait chuter brusquement la pression. Cela provoque une baisse de température, préparant le réfrigérant à entrer dans l’évaporateur et à absorber à nouveau la chaleur.
Remarque sur les refroidisseurs à absorption : Bien que moins courants, des refroidisseurs à absorption existent pour les installations avec un excès de chaleur perdue (vapeur ou eau chaude). Ils utilisent une solution chimique (comme le bromure de lithium) plutôt qu'un compresseur mécanique pour piloter le cycle. Ceux-ci ne sont viables que lorsque l’énergie électrique est rare ou que la chaleur perdue est abondante.
Les refroidisseurs à air fonctionnent de la même manière qu’un grand radiateur dans une voiture. Ils utilisent des ventilateurs pour aspirer l’air ambiant à travers les serpentins du condenseur afin d’évacuer la chaleur.
Mécanisme : La chaleur est transférée du réfrigérant directement à l’air ambiant.
Cas d'utilisation idéal : ils sont excellents pour les installations qui souhaitent minimiser la complexité de la maintenance ou qui n'ont pas accès à une source d'eau constante. Ils sont « plug and play » par rapport à leurs homologues refroidis à l'eau.
Compromis : ils ont généralement une durée de vie plus courte (15 à 20 ans) car ils sont exposés aux éléments extérieurs (sauf s'ils sont installés à l'intérieur avec des conduits). Ils consomment également plus d’électricité par tonne de refroidissement pendant les journées chaudes que les systèmes refroidis à l’eau.
Les refroidisseurs à eau rejettent la chaleur dans une boucle d'eau secondaire, qui est ensuite pompée vers une tour de refroidissement (généralement sur le toit) où la chaleur est libérée dans l'atmosphère par évaporation.
Mécanisme : utilise la conductivité thermique élevée de l’eau pour rejeter la chaleur plus efficacement que l’air.
Cas d'utilisation idéal : installations industrielles à grande échelle (plus de 100 tonnes de refroidissement) où l'efficacité énergétique est primordiale.
Compromis : L'installation est complexe, nécessitant des tours de refroidissement, des pompes à eau d'appoint et des stratégies de traitement de l'eau pour éviter le tartre et les bactéries Legionella. Ils offrent cependant une durée de vie plus longue (jusqu’à 30 ans) et une efficacité énergétique (COP) supérieure.
Choisir le bon équipement ne se limite pas à choisir une marque. Cela nécessite un calcul précis et une sélection de composants adaptés à votre charge spécifique.
Le sous-dimensionnement d’une unité crée un goulot d’étranglement dans la production, tandis que le surdimensionnement gaspille du capital et de l’énergie. La formule standard pour déterminer la charge de refroidissement en tonnes est la suivante :
Tonnes = (Débit en GPM x 500 x ΔT) / 12 000
Où ΔT est la différence entre l’eau chaude entrante et l’eau glacée sortante. Une fois que vous avez calculé la charge de base, les meilleures pratiques de l'industrie imposent d'ajouter une marge de sécurité de 20 %. Ce tampon tient compte des pics de chaleur lors du démarrage, de l'encrassement potentiel des échangeurs de chaleur au fil du temps et des expansions mineures futures, garantissant ainsi que le compresseur ne fonctionne pas à 100 % de sa capacité en continu.
Le compresseur est le cœur du système et différentes technologies s'adaptent à différentes échelles :
Compresseurs Scroll : Idéal pour les charges petites à moyennes (moins de 30 tonnes). Ils comportent peu de pièces mobiles, sont très fiables et fonctionnent silencieusement.
Compresseurs à vis : la bête de somme pour les charges continues moyennes à grandes (30 à 400 tonnes). Ils sont robustes et peuvent bien gérer les environnements sales.
Roulement centrifuge/magnétique : réservé aux charges de refroidissement massives (souvent plus de 500 tonnes). Ils utilisent la lévitation magnétique pour éliminer la friction, offrant ainsi l’efficacité la plus élevée possible à charge partielle, même si le coût d’entrée est élevé.
Pour les applications critiques telles que la fabrication médicale, le traitement chimique ou les centres de données, les temps d'arrêt ne sont pas une option. Dans ces scénarios, une stratégie de redondance N+1 est essentielle. Cela implique l’installation de pompes de secours ou de deux circuits frigorifiques indépendants. Si un circuit tombe en panne ou nécessite une maintenance, la sauvegarde se déclenche automatiquement, garantissant que la température du processus ne dévie jamais.
Chaque secteur impose des exigences uniques en matière de système de refroidissement. Un refroidisseur optimisé pour une brasserie peut être désastreux pour une découpeuse laser.
Dans la fabrication des matières plastiques, le rôle principal du refroidisseur est de réduire le temps de cycle. Plus vite vous refroidissez le moule, plus vite vous pouvez éjecter la pièce. Cependant, si le refroidissement est trop agressif ou irrégulier, le plastique risque de se déformer. Ces systèmes nécessitent souvent une pression élevée pour forcer un écoulement turbulent à travers des canaux de refroidissement étroits dans le moule.
Les systèmes laser nécessitent des températures incroyablement stables pour protéger les optiques et les sources laser sensibles. Les fluctuations thermiques peuvent altérer la longueur d'onde ou la qualité du faisceau laser, entraînant de mauvaises coupes. De même, dans la finition des métaux (anodisation/placage), un contrôle précis de la température garantit la bonne adhérence chimique et l’épaisseur du placage.
La sécurité et l'hygiène sont les moteurs ici. Les brasseries et les transformateurs alimentaires utilisent souvent des refroidisseurs au glycol. En mélangeant du propylène glycol de qualité alimentaire avec de l'eau, le système peut fonctionner à des températures inférieures à zéro sans geler le fluide à l'intérieur des tuyaux, ce qui est essentiel pour refroidir le moût ou congeler la crème glacée. De plus, ces unités nécessitent souvent des raccords sanitaires en acier inoxydable et des composants non ferreux pour éviter la corrosion et la contamination.

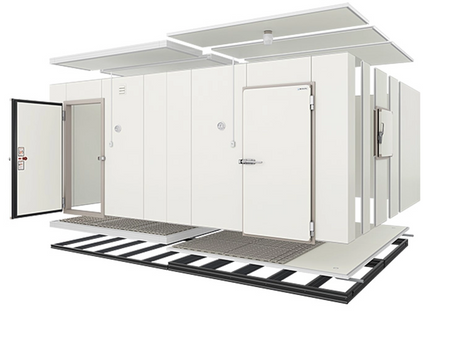

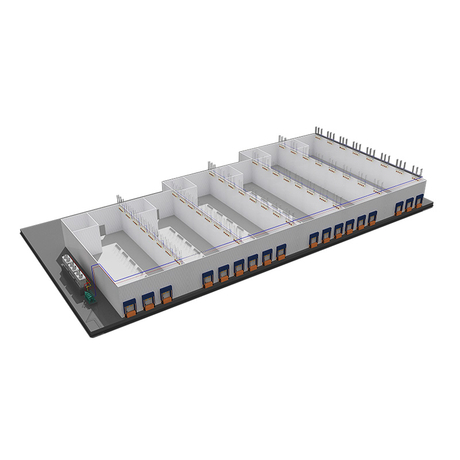

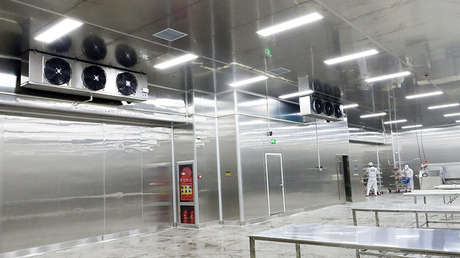

Le placement est important. Si vous installez une unité refroidie par air à l’intérieur, vous ne pouvez pas simplement la placer dans un coin. L'unité rejettera d'énormes quantités de chaleur dans la pièce, qu'elle ré-aspirera ensuite, conduisant à une « boucle de recirculation » et à une éventuelle panne de haute pression. Vous devez concevoir un espace ventilé Chambre froide industrielle équipée de conduits d'évacuation pour forcer l'air chaud à l'extérieur ou d'une entrée d'air frais suffisante pour maintenir une pression neutre.
Les acheteurs intelligents regardent au-delà du prix affiché. Le prix d'achat (CapEx) ne représente généralement que 10 à 15 % du coût total du cycle de vie du refroidisseur, tandis que la consommation d'énergie et la maintenance représentent le reste.
Les refroidisseurs industriels ont un coût initial plus élevé que les unités commerciales en raison de leurs composants robustes. Cependant, leurs dépenses opérationnelles (OpEx) sont souvent inférieures. Les unités à haut rendement avec des valeurs EER (Energy Efficiency Ratio) élevées réduisent considérablement les factures d'électricité mensuelles. Sur une période de 10 ans, une unité 10 % plus efficace peut économiser des dizaines de milliers de dollars, justifiant facilement la prime payée d’avance.
Le refroidisseur le plus cher est celui qui ne fonctionne pas. Les données de l'industrie suggèrent que le coût d'une panne mécanique, mesuré en perte de production, en gaspillage de matières premières et en non-respect des délais de livraison, dépasse souvent le coût du refroidisseur lui-même quelques jours seulement après une interruption. Investir dans une unité industrielle robuste, c’est essentiellement acheter une assurance de disponibilité.
Lors du calcul de l’amortissement, tenez compte de la durée de vie prévue. Un système refroidi par eau correctement entretenu peut durer de 25 à 30 ans, alors qu'une unité refroidie par air dans un environnement difficile ne peut durer que 15 ans. L'étalement du coût d'investissement sur 30 ans modifie considérablement le calcul du retour sur investissement par rapport à un horizon de 15 ans.
Les achats modernes doivent également tenir compte des réglementations environnementales. Nous sommes actuellement dans une période de transition concernant les réfrigérants. Les réfrigérants à fort PRG (potentiel de réchauffement global) sont progressivement abandonnés au profit d'alternatives écologiques comme le R-454B ou le R-32. De plus, l'intégration de variateurs de vitesse (VSD) permet au refroidisseur de réduire sa consommation d'énergie lorsque la production est lente, alignant ainsi parfaitement la consommation d'énergie sur la demande.
Un refroidisseur industriel est un atout stratégique et non un achat de marchandise. Que vous choisissiez un refroidissement par air ou par eau, à spirale ou à vis, la décision aura un impact sur la qualité de votre produit, votre sécurité opérationnelle et vos résultats pendant des décennies. La tentation de rogner sur les coûts en optant pour des unités commerciales moins chères ou des équipements sous-dimensionnés entraîne presque toujours des coûts plus élevés à long terme en raison de l'inefficacité et des temps d'arrêt.
Notre dernier conseil est de donner la priorité au « bonne taille » plutôt qu'au coût initial le plus bas. Assurez-vous d’avoir calculé avec précision vos besoins en matière de débit, de pression et de température. Avant de signer un bon de commande, nous vous encourageons à faire appel à un ingénieur d'application pour effectuer un audit complet de la charge thermique.
R : Utilisez la formule : Tonnes = (GPM x 500 x ΔT) / 12 000 . Tout d’abord, déterminez le débit (GPM) et la différence de température (ΔT) requis par votre procédé. Une fois que vous avez le tonnage de base, les normes de l’industrie recommandent d’ajouter un facteur de sécurité de 20 %. Ce tampon gère les pics de démarrage, les températures ambiantes extrêmes et l'expansion future de la production sans surcharger le compresseur.
R : La principale différence réside dans le cycle de service et la conception. Les refroidisseurs CVC sont conçus pour une utilisation intermittente et le confort humain (saisonnier). Les refroidisseurs de processus sont conçus pour un fonctionnement industriel continu 24h/24 et 7j/7, gérant des charges variables et maintenant des tolérances de température précises (± 1°F) pour protéger les machines et les produits.
R : Oui, mais cela nécessite une planification minutieuse. Les unités refroidies par air rejettent la chaleur dans l’air ambiant. S'il est placé à l'intérieur, vous devez installer des conduits pour évacuer cet air chaud à l'extérieur ou utiliser une grande pièce ventilée. Sans ventilation adéquate, l'unité surchauffera et se déclenchera en cas d'alarme haute pression.
R : La durée de vie dépend du type et de l’entretien. Les refroidisseurs à air durent généralement 15 à 20 ans en raison de leur exposition à l'extérieur ou de pressions de condensation plus élevées. Les refroidisseurs à eau, qui fonctionnent à des pressions plus basses et sont souvent installés à l'intérieur, peuvent durer de 20 à 30 ans si le traitement de l'eau est correctement entretenu.
R : Les refroidisseurs au glycol sont utilisés pour les applications nécessitant des températures de fluide inférieures au point de congélation (32 °F/0 °C), telles que la fermentation des brasseries ou les patinoires. Le glycol agit comme antigel, permettant au refroidisseur de faire circuler un fluide en dessous de zéro sans que le liquide ne gèle à l'intérieur des tuyaux de l'évaporateur, ce qui détruirait le système.
