Полугерметичный поршневой компрессор или винтовой компрессор: какой подходит для охлаждения?

Эффективность промышленного и коммерческого охлаждения во многом зависит от выбора компрессора. Это оборудование определяет производительность жизненного цикла, потребление энергии и время простоя объекта. Менеджеры объектов и инженеры по холодильному оборудованию должны сбалансировать требования к пиковой мощности с эффективностью частичной нагрузки и реалиями технического обслуживания. Выбор неправильной архитектуры компрессора приводит к коротким циклам работы, преждевременным механическим поломкам и завышенным эксплуатационным нагрузкам. Эта техническая оценка раскрывает механику работы и компромиссы в производительности между поршневыми и винтовыми компрессорами. Мы анализируем физическое проектирование, термодинамические ограничения и стратегии системной интеграции. Вы узнаете, как подобрать компрессорную технологию к конкретным профилям нагрузки. Мы принимаем решения о закупках и проектировании систем, используя проверенные на практике инженерные принципы. Изучив механические конфигурации и поведение при частичной нагрузке, вы сможете избежать распространенных ошибок при установке. Правильное выравнивание этих компонентов обеспечивает стабильную температуру в различных условиях окружающей среды.

• Полугерметичный поршневой компрессор обеспечивает превосходную простоту обслуживания в полевых условиях, превосходное рассеивание тепла и превосходно подходит для применений с сильно меняющимися холодильными нагрузками.

• Винтовые компрессоры обеспечивают непревзойденную долговечность и эффективность для непрерывного высокопроизводительного промышленного охлаждения благодаря меньшему количеству движущихся частей.

• Правильный выбор требует сопоставления конкретного профиля нагрузки предприятия с кривыми эффективности частичной нагрузки каждого типа компрессора.

Сравнение базовых технологий

Архитектура полугерметичного поршневого компрессора

В этой архитектуре используются поршни, приводимые в движение коленчатым валом, для сжатия газообразного хладагента. Механическая конструкция повторяет двигатель внутреннего сгорания. Он оснащен шатунами, пальцами и блоками цилиндров. Всасывающие и выпускные заслонки контролируют поток газа в цилиндры и из них. Двигатель и компрессор расположены в одном чугунном корпусе с болтовым соединением. Этот унифицированный корпус устраняет необходимость в уязвимом внешнем уплотнении вала. Это также обеспечивает полный внутренний доступ для обслуживания.

Общая конструкция корпуса обеспечивает превосходное рассеивание тепла. Газообразный хладагент с холодным всасыванием течет непосредственно над статором двигателя перед попаданием в цилиндры. Этот активный механизм охлаждения предотвращает перегрев двигателя во время продолжительной тяжелой работы. Это значительно продлевает электрический срок службы обмоток. А Полугерметичный поршневой компрессор отлично подходит для условий, требующих высокой доступности. Технические специалисты могут проверить и заменить клапаны, поршни и шатуны на месте. Им никогда не придется разрезать корпус или снимать тяжелый агрегат из системы трубопроводов.

Внутренняя смазка осуществляется механическим масляным насосом, приводимым в движение концом коленчатого вала. Этот насос прокачивает масло через просверленные каналы в коленчатом валу для смазки коренных подшипников и шатунных шеек. За этой системой следит предохранительный выключатель чистого давления масла. Если масляный фильтр засоряется или насос выходит из строя, переключатель отключает компрессор до того, как произойдет катастрофический выход из строя подшипника. Прочная внутренняя конструкция делает возвратно-поступательную платформу очень устойчивой в сложных коммерческих условиях.

Архитектура полугерметичного винтового компрессора

В винтовых компрессорах используются двойные взаимосвязанные винтовые роторы для непрерывного сжатия газообразного хладагента. Мужской и женский роторы точно сцепляются друг с другом. По мере их вращения объем между нитями ротора уменьшается. Это непрерывное вращательное движение заставляет газ спускаться по длине роторов. Он выпускает газ под высоким давлением в конце корпуса. Всасывающие и выпускные клапаны отсутствуют. Поршни не меняют направление.

В этой конфигурации корпуса используется аналогичный полугерметичный корпус. Он полностью полагается на вращательное движение, а не на возвратно-поступательные ходы поршня. Основным преимуществом является значительное сокращение количества движущихся частей. Непрерывное сжатие делает его очень надежным при работе с массивными, устойчивыми нагрузками. Впрыск масла герметизирует микроскопические зазоры между роторами. Это впрыскиваемое масло также поглощает интенсивное тепло сжатия. Это позволяет винтовым компрессорам работать с очень высокими степенями сжатия без перегрева.

Профили ротора обычно имеют соотношение лепестков пять к шести или четыре к пяти. Эта особая геометрия максимизирует объемный КПД и минимизирует внутреннюю утечку газа. Роликоподшипники для тяжелых условий эксплуатации выдерживают огромные радиальные и осевые нагрузки, возникающие во время сжатия. Поскольку роторы фактически никогда не соприкасаются друг с другом, а разделены лишь тонкой пленкой впрыскиваемого масла, механический износ практически отсутствует при нормальных условиях эксплуатации.

Контекстуализация полугерметичной конструкции: против герметичной и открытой конструкции

Полностью герметичные компрессоры полностью изолированы внутри сварного стального корпуса. Они идеально подходят для серийных холодильных систем малой мощности. Они предлагают нулевую ремонтопригодность. Если один внутренний компонент выходит из строя, технические специалисты должны выбросить и заменить весь блок. Они также страдают от худшего рассеивания тепла по сравнению с тяжелыми чугунными конструкциями. Для охлаждения двигателя полностью используется всасываемый газ, но тонкий стальной корпус обеспечивает минимальную тепловую массу.

Компрессоры с открытым приводом оснащены отдельным двигателем и компрессором. Их соединяет физический вал. В них используются компоненты, рассчитанные на работу в тяжелых условиях, и предусмотрена независимая замена двигателя. Однако для удержания хладагента внутри требуются уязвимые механические уплотнения вала. Эти уплотнения со временем неизбежно протекают. Они также требуют точного лазерного выравнивания двигателя и компрессора. Несоосность быстро разрушает подшипники. Полугерметичная конструкция полностью исключает эти специфические точки отказа.

Сравнение архитектуры компрессоров

Формулировка проблемы: критерии успеха для коммерческого и промышленного холода

Вариативность нагрузки и эффективность при частичной нагрузке

Определение профиля нагрузки объекта является наиболее важным этапом проектирования. Спрос в супермаркетах и ​​холодильных складах сильно колеблется. Двери постоянно открываются и закрываются. Грузы с продуктом поступают при различных температурах. Погодные условия меняются в течение дня. И наоборот, промышленная химическая обработка часто требует постоянной, устойчивой охлаждающей нагрузки. Холодильная система работает на максимальной мощности в течение нескольких недель.

Поршневые модели исключительно хорошо справляются с частой ездой на велосипеде. В них используется механическая разгрузка цилиндров для обеспечения эффективности при частичной нагрузке. Электромагнитный клапан блокирует попадание всасываемого газа в определенные ряды цилиндров. Шестицилиндровый компрессор может работать на четырех или двух цилиндрах. Эта поэтапная разгрузка обеспечивает соответствие холодопроизводительности точной нагрузке в реальном времени. Он сохраняет высокую объемную эффективность даже при падении спроса на шестьдесят процентов. Двигатель продолжает вращаться на полной скорости, но ненагруженные цилиндры просто простаивают, потребляя минимальную силу тока.

Винтовые компрессоры управляют производительностью при частичной нагрузке с помощью внутренних золотниковых клапанов или частотно-регулируемых приводов (VFD). Золотниковый клапан физически сокращает эффективную длину роторов сжатия. Несмотря на свою эффективность, винтовые компрессоры значительно теряют эффективность при работе ниже пятидесяти процентов мощности. Внутренняя утечка газа между роторами пропорционально увеличивается на низких скоростях. Они созданы для непрерывной интенсивной и быстрой работы. Использование частотно-регулируемого привода помогает смягчить эту потерю эффективности, но компрессору по-прежнему требуется минимальная скорость для поддержания надлежащего давления впрыска масла.

Температурные диапазоны и особенности применения

Различные хладагенты и области применения требуют определенных степеней сжатия. Низкотемпературные камеры шоковой заморозки требуют высокой степени сжатия. Компрессор должен втягивать газ с очень низкого давления всасывания и доводить его до высокого давления конденсации. Поршневые компрессоры прекрасно справляются со средними и высокими температурами. Однако применение при экстремально низких температурах может привести к повышению температуры нагнетания. Высокая температура приводит к карбонизации смазочного масла на выпускных клапанах. Это приводит к выходу из строя клапана и возможному разрушению компрессора.

Винтовые компрессоры превосходно работают в условиях экстремально низких температур. Непрерывный процесс впрыска масла поглощает огромное количество тепла. Это позволяет одновинтовому компрессору достигать степени сжатия, которая потребовала бы двухступенчатой ​​поршневой установки. Инженеры должны тщательно оценить необходимую температуру насыщенного всасывания. Они должны внедрить охлаждение впрыском жидкости, если температура нагнетания приближается к пределу термического разрушения компрессорного масла. Впрыск жидкости распыляет дозированное количество жидкого хладагента непосредственно в камеру сжатия, мгновенно охлаждая газомасляную смесь.

Индивидуальная техническая оценка

Техническое обслуживание, ремонтопригодность и время простоя

Поршневые компрессоры обеспечивают непревзойденную простоту обслуживания в полевых условиях. Местные специалисты могут выполнить полный ремонт на месте. Они могут заменить сломанные язычки клапана, изношенные поршневые кольца и сгоревшие статоры в механическом помещении. Такой быстрый оборот сводит к минимуму длительное время простоя. Предприятиям не нужно полагаться на специализированные сервисные центры OEM. Плановое техническое обслуживание включает простую замену масла и периодические проверки клапанной пластины.

Если пластина клапана выходит из строя в поршневом агрегате, технические специалисты выполняют простую процедуру:

1. Откачайте компрессор, чтобы изолировать его от основной системы охлаждения.

2. Удалите остатки газообразного хладагента из картера с помощью устройства для улавливания.

3. Отверните головку блока цилиндров и снимите поврежденную пластину клапана в сборе.

4. Полностью очистите старые прокладки от днища цилиндров, чтобы обеспечить идеальную герметичность.

5. Установите новую тарелку клапана и затяните болты головки в соответствии с заводскими спецификациями в звездообразном порядке.

Винтовые компрессоры в целом требуют более низкой частоты технического обслуживания. У них очень мало движущихся изнашиваемых частей. Здесь нет поршней, которые можно задеть, или клапанов, которые могут разбиться. Однако, когда происходит серьезный внутренний сбой, процесс ремонта является серьезным. Технические специалисты не могут восстановить винтовой компрессор в полевых условиях. Для этого необходимы специализированные выездные ремонтные предприятия. Техникам приходится балансировать тяжелые роторы и запрессовывать новые подшипники с помощью промышленного гидравлического оборудования. Это приводит к увеличению времени простоя объекта, если резервный блок недоступен.

Энергоэффективность и эксплуатационная динамика

Мы измеряем эффективность с помощью коэффициента производительности (COP). Винтовые компрессоры часто превосходно работают при полной нагрузке. Их непрерывное вращательное движение устраняет потери объемного зазора, возникающие в поршневых цилиндрах. При работе на сто процентов они перемещают огромные объемы газа с минимальным механическим трением. Они доминируют в крупномасштабных показателях эффективности промышленности.

Поршневые компрессоры сохраняют лучшую эффективность при частичной нагрузке. Их физический механизм разгрузки цилиндров линейно снижает энергопотребление. Если нагрузка падает вдвое, пропорционально снижается и энергопотребление. Винтовые компрессоры страдают от снижения эффективности при низких нагрузках. Механизм золотникового клапана перепускает газ, но роторы по-прежнему вращаются на полной скорости. Установки с сильно переменными нагрузками экономят огромное количество энергии за счет использования нескольких поршневых компрессоров, установленных вместе в параллельной стойке.

Сравнение эффективности при частичной нагрузке

Шум, вибрация и след

Профили вибрации сильно различаются между двумя технологиями. Возвратно-поступательные ходы поршня создают пульсирующий поток газа. Тяжелые поршни постоянно меняют направление, создавая низкочастотную механическую вибрацию. Инженеры должны установить под ножки компрессора прочные виброизоляционные прокладки. Они должны спроектировать выпускные трубопроводы с гибкими вибропоглотителями для предотвращения наклепа и разрушения меди. Глушители на выпуске также необходимы для гашения акустической пульсации газа до того, как он достигнет конденсатора.

Винтовые компрессоры производят плавное, непрерывное вращательное движение. Они генерируют высокочастотный шум, а не сильную механическую вибрацию. Поток газа постоянный и непульсирующий. Это позволяет упростить конструкцию трубопроводов и уменьшить структурную поддержку в механических помещениях. Однако пронзительный вой большого винтового компрессора требует использования акустических кожухов в чувствительных к шуму средах. Требования к пространству также благоприятствуют винтовым компрессорам большой производительности, поскольку они обеспечивают гораздо более высокий объем холода на квадратный фут площади.

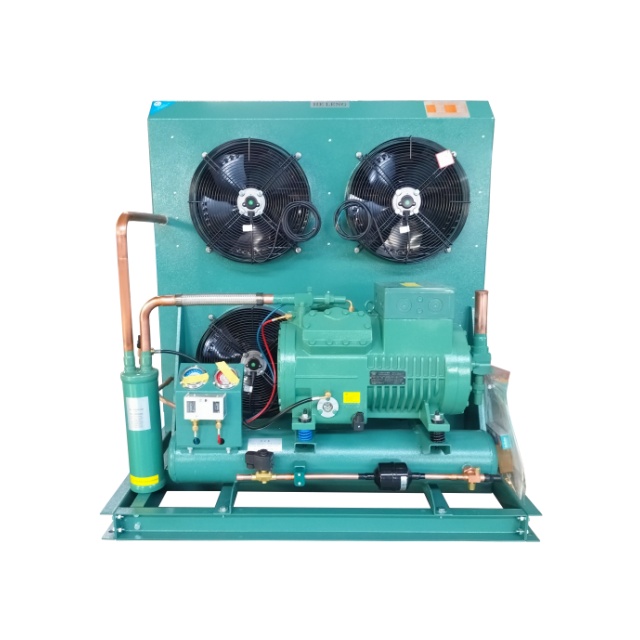

Системная интеграция и совместимость конденсаторных блоков

Согласование мощности компрессора с производительностью конденсатора

Критическая взаимосвязь существует между массовым расходом компрессора и способностью отвода тепла. Компрессор определяет объем и температуру нагнетаемого газа. А Конденсаторный агрегат должен иметь точный размер, чтобы отводить эту конкретную тепловую нагрузку. Несоответствие компонентов приводит к серьезным эксплуатационным сбоям. Если размер конденсатора слишком мал, давление напора резко возрастает. Компрессор потребляет чрезмерную силу тока и в конечном итоге отключается из-за высокого давления.

Общая теплота отвода равна холодопроизводительности испарителя плюс тепло, выделяемое двигателем компрессора. Инженеры должны рассчитать это точное значение, чтобы выбрать правильную площадь поверхности змеевика конденсатора и воздушный поток вентилятора. Колебания температуры окружающей среды сильно влияют на оба типа компрессоров. Во время пиковой летней жары конденсатор с трудом отводит тепло. Давление конденсации возрастает, заставляя компрессор работать интенсивнее. Винтовые компрессоры лучше справляются с такими скачками высокого давления благодаря охлаждению масла. Для поршневых компрессоров могут потребоваться вентиляторы охлаждения головки, чтобы предотвратить повреждение клапана. Инженеры должны подобрать конденсатор для абсолютно наихудшего сценария температуры окружающей среды.

Компромиссы при проектировании системы

Интеграция этих компрессоров требует пристального внимания к конструкции трубопроводов. Управление возвратом масла не подлежит обсуждению. Газообразный хладагент переносит смазочное масло из компрессора в систему. Трубопроводы должны поддерживать определенную скорость газа, чтобы выталкивать это масло обратно в картер компрессора. Горизонтальные всасывающие линии требуют минимальной скорости в тысячу футов в минуту. Вертикальные всасывающие стояки требуют полторы тысячи футов в минуту. Инженеры должны установить тщательно рассчитанные P-образные ловушки у основания любого вертикального стояка, превышающего восемь футов.

Винтовые компрессоры перекачивают в систему значительно больше масла, чем поршневые модели. Им требуются массивные, высокоэффективные внешние маслоотделители. Эти сепараторы улавливают впрыскиваемое охлаждающее масло до того, как оно попадет в конденсатор. Если масло покрывает внутренние трубки конденсатора или испарителя, оно действует как изолятор. Это снижает эффективность теплопередачи. Поршневые системы также нуждаются в маслоотделителях, но скорость внутреннего уноса масла в них значительно ниже. При проектировании трубопроводов поршневой системы основное внимание уделяется управлению вибрацией и правильному уклону горизонтальных линий в сторону компрессора.

Риски реализации и стратегии их смягчения

Риск: короткий цикл в негабаритных системах

Увеличение размера компрессора является распространенной инженерной ошибкой. Это приводит к быстрому короткому циклу. Компрессор включается, мгновенно удовлетворяет температуру и отключается. Такая быстрая езда на велосипеде приводит к преждевременному износу электрических контакторов. Он разрушает механические компоненты из-за повторяющихся резких запусков. Огромный пусковой ток во время запуска приводит к сильному нагреву обмоток двигателя. Если компрессор запускается слишком часто, это тепло накапливается и плавит изоляцию обмотки, вызывая катастрофическое короткое замыкание.

Точные расчеты тепловой нагрузки снижают этот риск. Инженеры никогда не должны полагаться на эмпирические правила определения размеров. Крайне важно внедрить механический контроль производительности. Разгрузка цилиндра позволяет поршневому компрессору увеличенного размера снизить свою производительность. Установка VFD обеспечивает точный контроль скорости. Буферные резервуары также могут добавлять в систему искусственную тепловую массу, заставляя компрессор работать дольше и дольше отдыхать. Таймеры защиты от коротких циклов должны быть запрограммированы в системном контроллере, чтобы обеспечить минимальное время отключения от трех до пяти минут.

Риск: отказ смазки и унос масла

Неисправность смазки является основной причиной выхода из строя компрессора. Если масло покидает картер и не возвращается обратно, подшипники мгновенно заклинивают. Шатуны ломаются и разбивают чугунный корпус. Унос масла также загрязняет теплообменники. Он покрывает внутренние медные нарезы, серьезно снижая эффективность и производительность системы. Недостаток смазки приведет к разрушению новенького компрессора менее чем за час работы.

Разработка надежных систем управления маслом предотвращает эти катастрофические сбои. Высокоэффективные коалесцентные маслоотделители обязательны для винтовых компрессоров. Активные регуляторы уровня масла следят за смотровым стеклом картера. Если уровень масла падает, регулятор впрыскивает резервное масло из специального резервуара. Инженеры также должны рассчитывать точные скорости трубопроводов. Линии всасывания должны быть достаточно маленькими, чтобы поддерживать высокую скорость газа и обеспечивать движение масла вверх по склону обратно в механическое помещение.

Устранение неполадок управления маслом

Заключение

Выполните следующие шаги, чтобы завершить архитектуру вашей системы:

1. Проведите комплексный энергоаудит, определив точные почасовые нагрузки на холодильное оборудование в любое время года.

2. Рассчитайте требуемую степень сжатия на основе целевых температур испарителя и конденсатора, чтобы определить температурные пределы.

3. Разработайте строгий план управления маслом и скоростью в трубопроводах, адаптированный к выбранной вами компрессорной технологии.

4. Определите механизмы контроля производительности, такие как разгрузка цилиндров или частотно-регулируемые приводы, чтобы предотвратить механические короткие циклы в периоды низкой нагрузки.

Часто задаваемые вопросы

Вопрос: Что такое полугерметичный поршневой компрессор?

Ответ: Полугерметичный поршневой компрессор — это холодильный насос, в котором для сжатия газообразного хладагента используются поршни, приводимые в движение коленчатым валом. Двигатель и компрессор заключены в чугунный корпус с болтовыми соединениями, который можно открыть для внутреннего обслуживания и ремонта.

Вопрос: Чем полугерметичный компрессор отличается от полностью герметичного?

Ответ: Полностью герметичные компрессоры заключены в сварной стальной корпус, обычно используемый для массового производства малой мощности, и не могут быть открыты для ремонта; в случае их выхода из строя необходимо заменить весь блок. Полугерметичные компрессоры имеют корпус с болтовым соединением, что позволяет техническим специалистам открывать агрегат, проверять внутренние компоненты и выполнять ремонт на месте.

Вопрос: Чем полугерметичный поршневой компрессор отличается от компрессора с открытым приводом?

О: В отличие от компрессоров с открытым приводом, в которых используется отдельный двигатель и требуют уязвимых уплотнений вала, в полугерметичном поршневом компрессоре двигатель и компрессор помещены в один корпус с болтовыми соединениями. Это устраняет утечки уплотнений вала и проблемы соосности, сохраняя при этом полную внутреннюю ремонтопригодность.

Вопрос: Когда следует выбирать винтовой компрессор вместо поршневого компрессора?

Ответ: Выбирайте винтовой компрессор для крупномасштабного промышленного применения с постоянной, устойчивой холодильной нагрузкой. Они предлагают меньшее количество движущихся частей, высокую эффективность при полной нагрузке и исключительную долговечность для требований высокой производительности.

Вопрос: Можно ли отремонтировать полугерметичный поршневой компрессор на месте?

А: Да. Основным преимуществом полугерметичного поршневого компрессора является его удобство обслуживания в полевых условиях. Технические специалисты могут заменить пластины клапанов, поршни, шатуны и статоры непосредственно в механическом помещении, не снимая компрессор с системы.

Вопрос: Как выбор компрессора влияет на конденсаторный блок?

A: Компрессор определяет объем и температуру нагнетаемого газа. Конденсаторный агрегат должен иметь точный размер, чтобы отводить тепло, выделяемое конкретным типом компрессора. Несоответствующие компоненты приводят к высокому давлению напора, снижению эффективности и потенциальному отказу системы.

Вопрос: Каков типичный срок службы полугерметичного поршневого компрессора?

Ответ: При правильном обслуживании, регулярной замене масла и стабильных условиях эксплуатации полугерметичный поршневой компрессор может прослужить от 15 до 20 лет. Срок его службы значительно увеличивается за счет возможности многократной перестройки и капитального ремонта.
