La falla del compresor en HVAC comercial y refrigeración industrial provoca un tiempo de inactividad catastrófico. La pérdida de producto ocurre rápidamente. Los costos de reemplazo aumentan. Los administradores de instalaciones enfrentan una tensión constante al especificar el equipo. Deben elegir entre compresores totalmente herméticos desechables y de bajo costo y sistemas de accionamiento abierto altamente útiles pero propensos a fugas. Encontrar el equilibrio adecuado exige estabilidad operativa a largo plazo.

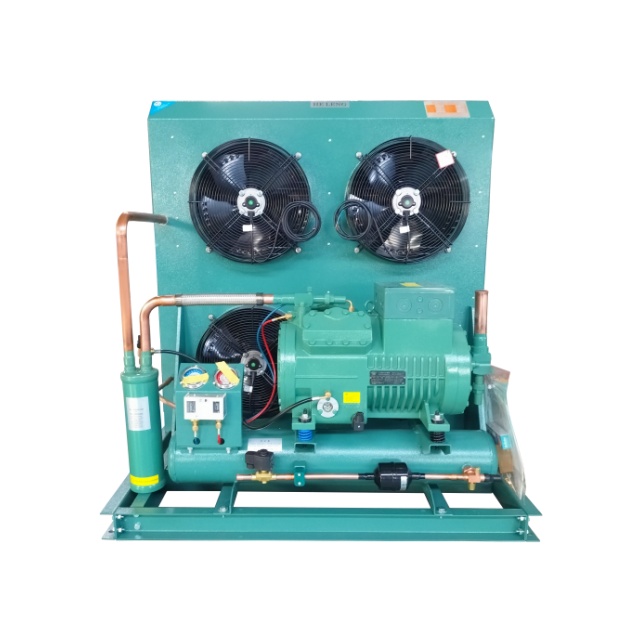

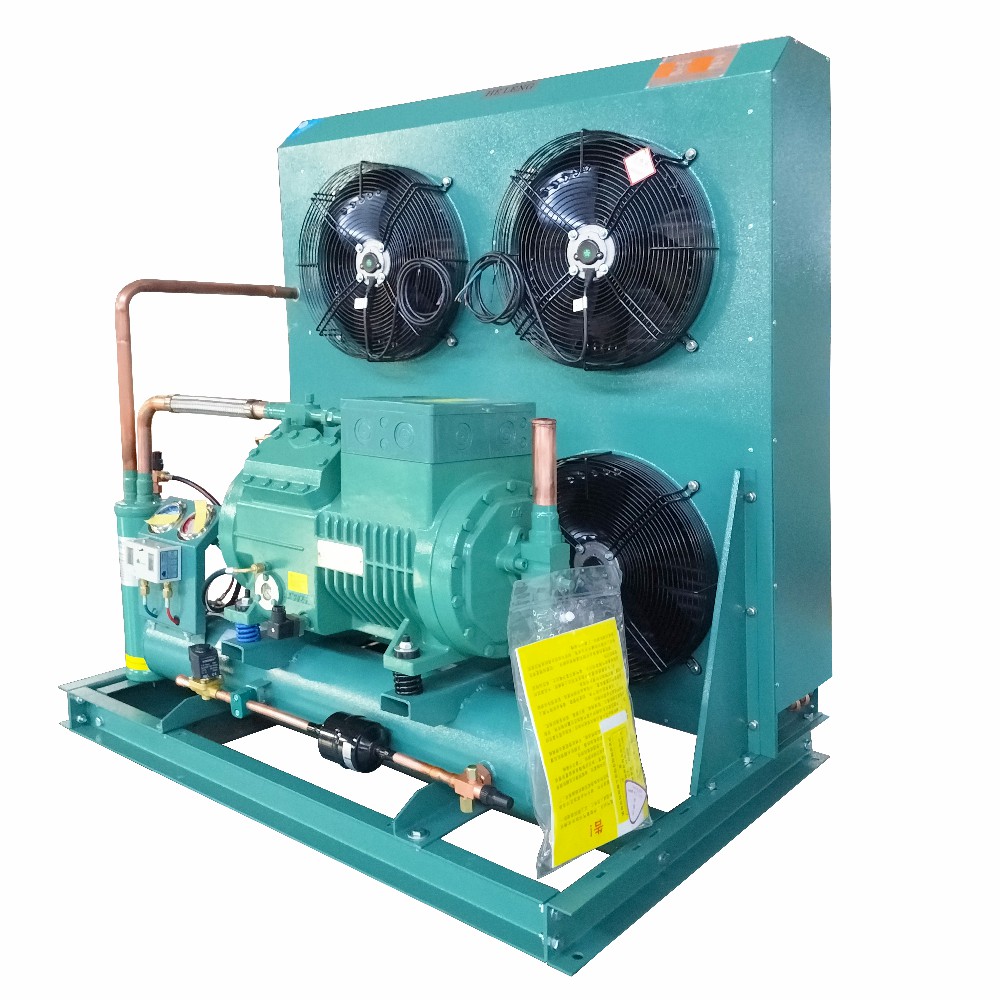

El El compresor alternativo semihermético sirve como la solución de ingeniería de diseño intermedio ideal. Cierra la brecha entre las unidades herméticas soldadas y las configuraciones complejas de accionamiento abierto. Esta guía deconstruye sus principios de funcionamiento, gastos del ciclo de vida y criterios de evaluación técnica. Comprenderá exactamente cómo determinar si la arquitectura de este compresor es la especificación óptima para sus instalaciones.
Compromiso de diseño: Un compresor alternativo semihermético alberga tanto el motor como el compresor dentro de una única carcasa grande de metal fundido, sellada con cubiertas con juntas, tornillos y uniones atornilladas para permitir la inspección y reconstrucción en campo.
Mecanismo operativo: Utiliza un conjunto de pistón impulsado por el cigüeñal que se mueve hacia arriba y hacia abajo dentro de los cilindros para comprimir el gas refrigerante de baja presión en gas de alta presión y alta temperatura.
Ventaja principal: a diferencia de las unidades herméticas totalmente soldadas, una unidad compresora semihermética se puede abrir para realizar diagnósticos, mantenimiento periódico, reemplazo de placas de válvulas y rebobinado del motor, lo que extiende significativamente su vida útil operativa.
Aplicación ideal: Más adecuado para aplicaciones de refrigeración comercial, supermercados y refrigeración industrial de tamaño mediano a grande donde la modulación de la capacidad y la capacidad de servicio a largo plazo superan los mayores gastos de capital inicial.
El diseño de la carcasa del compresor dicta la capacidad de servicio en el campo. Un compresor totalmente hermético cuenta con una carcasa de acero soldado. No puedes abrirlo. Cuando falla un componente interno, los mecánicos deben cortar las líneas de refrigerante, recuperar la carga y desechar toda la unidad. Un modelo semihermético utiliza una carcasa pesada de hierro fundido o aluminio fundido. Los ingenieros aseguran esta carcasa con pernos de alta resistencia y cubiertas gruesas con juntas. Los técnicos pueden quitar estas cubiertas para acceder a los componentes internos directamente en el lugar de trabajo.
Este diseño elimina una vulnerabilidad importante que se encuentra en los compresores de accionamiento abierto. Las unidades de accionamiento abierto separan el motor del bloque compresor. Un eje físico los conecta, lo que requiere un sello de eje mecánico para mantener el refrigerante dentro del bloque. Los sellos del eje se desgastan y con frecuencia pierden refrigerante. Al alojar el motor eléctrico y la mecánica del compresor en la misma carcasa atornillada, el diseño semihermético elimina por completo la necesidad de un sello de eje. Esto conserva la naturaleza resistente a fugas de una unidad hermética al tiempo que preserva la capacidad de servicio mecánico total.
La arquitectura interna de un La unidad de compresor semihermético refleja los motores de automóviles de servicio pesado. Los componentes están construidos para un funcionamiento continuo y de alto estrés.
Motor eléctrico: Consiste en un estator estacionario presionado en la carcasa y un rotor giratorio conectado directamente al cigüeñal.
Cigüeñal y bielas: El pesado cigüeñal de acero forjado se conecta a bielas de aluminio o hierro fundido, traduciendo el movimiento giratorio en movimiento lineal.
Pistones y cilindros: Los pistones mecanizados se desplazan dentro de cilindros pulidos con precisión para comprimir el gas refrigerante.
Conjunto de placa de válvula: se ubica en la parte superior de los cilindros y alberga las lengüetas de succión y descarga que controlan el flujo direccional de gas.
Bomba de aceite: Impulsada por el cigüeñal, esta bomba fuerza la lubricación a través de conductos perforados hacia los cojinetes principales y los muñones de las bielas.
Los puntos de acceso externos permiten a los técnicos monitorear y mantener el sistema sin derribarlo. Las válvulas de servicio aíslan el compresor del circuito de refrigeración principal, lo que permite a los mecánicos bombear la unidad. Las mirillas de aceite brindan confirmación visual de los niveles de lubricación y la claridad del aceite. Los calentadores del cárter se envuelven o se insertan en el cárter de aceite para evitar que el refrigerante migre al aceite durante los ciclos fuera de ciclo. Tornillos y pernos de alta resistencia aseguran las placas de acceso con juntas, asegurando un sellado hermético contra altas presiones operativas internas.
El proceso comienza en la válvula de servicio de succión. El gas refrigerante de baja presión y baja temperatura ingresa a la carcasa del compresor desde el evaporador. En muchos diseños semiherméticos, este gas de succión frío pasa directamente por los devanados del motor antes de llegar a los cilindros. El gas absorbe el calor generado por el motor eléctrico. Esto enfría el estator y sobrecalienta ligeramente el gas, asegurando que no entre refrigerante líquido en las cámaras de compresión.
Después de enfriar el motor, el gas pasa a la cámara de succión ubicada en la culata del cilindro. Espera directamente encima de las válvulas de admisión. El compresor aspira este gas hacia los cilindros, lo comprime y lo expulsa a través de la cámara de descarga como un gas a alta presión y alta temperatura. Este gas de descarga caliente luego viaja por la línea de descarga hasta el condensador, donde rechaza el calor al aire ambiente o al circuito de agua.
El motor eléctrico impulsa el cigüeñal, creando un movimiento giratorio de alta velocidad. Las bielas convierten este movimiento giratorio en un movimiento lineal de arriba a abajo. Los pistones ejecutan esta acción alternativa dentro de los cilindros, impulsando todo el ciclo de refrigeración.
Durante la carrera descendente, el pistón se aleja del plato de válvula. Esto aumenta el volumen dentro del cilindro, creando un área de baja presión. El diferencial de presión entre la cámara de succión y el cilindro fuerza la apertura de la válvula de succión. El gas a baja presión ingresa al cilindro. Durante la carrera ascendente, el pistón invierte su dirección. El volumen del cilindro disminuye, lo que hace que la presión interna aumente rápidamente. Esta presión cierra la válvula de succión. El pistón continúa hacia arriba, comprimiendo el gas atrapado. Una vez que la presión del cilindro excede la presión en la línea de descarga, la válvula de descarga se abre. El pistón empuja el gas comprimido fuera del cilindro.
Tabla: Fases de compresión alternativa
Fase |
Dirección del pistón |
Presión del cilindro |
Estado de la válvula de succión |
Estado de la válvula de descarga |
|---|---|---|---|---|
Ingesta (carrera descendente) |
Hacia abajo |
Decreciente (debajo de la línea de succión) |
Abierto |
Cerrado |
Compresión (carrera ascendente) |
Hacia arriba |
Aumentando rápidamente |
Cerrado |
Cerrado |
Descarga (parte superior del recorrido) |
Hacia arriba |
Pico (por encima de la línea de descarga) |
Cerrado |
Abierto |
Las aplicaciones industriales requieren una capacidad de refrigeración sustancial. Los fabricantes construyen compresores semiherméticos con múltiples cilindros para satisfacer esta demanda. Las configuraciones comunes incluyen modelos de 2, 4, 6 u 8 cilindros. Un modelo de 6 cilindros maneja volúmenes significativamente mayores de gas refrigerante que un modelo de 2 cilindros, lo que lo hace adecuado para grandes estantes de supermercados o almacenes frigoríficos.
El diseño del cigüeñal escalona las carreras del pistón. Mientras un pistón ejecuta una carrera de succión, otro realiza una carrera de compresión. Esta dinámica escalonada garantiza un funcionamiento suave y continuo. Minimiza la vibración mecánica y proporciona un flujo constante de gas de descarga a alta presión, evitando pulsaciones severas en la línea de descarga. Los bancos de cilindros múltiples también permiten un control preciso de la capacidad, adaptando la salida del compresor a la carga de enfriamiento inmediata.
La placa de válvula separa el cilindro de las cámaras de succión y descarga en la culata. Contiene válvulas de láminas o válvulas de anillo mecanizadas con precisión. Estas válvulas funcionan completamente con diferenciales de presión. No utilizan resortes mecánicos, árboles de levas ni actuadores electrónicos.
Cuando la presión del cilindro cae por debajo de la presión de succión, la lámina de succión se abre. Cuando aumenta la presión del cilindro, la lengüeta de succión se cierra contra la placa de la válvula. A medida que continúa la compresión, la presión del cilindro eventualmente supera la presión de descarga. La lengüeta de descarga se abre y libera el gas. Estas válvulas deben asentar perfectamente. Cualquier residuo, acumulación de carbón o fatiga del metal impide un sello hermético, lo que provoca que el gas a alta presión regrese al cilindro durante la carrera descendente. Esto destruye la eficiencia volumétrica del compresor y hace que la unidad se caliente excesivamente.
Seleccionar el compresor adecuado requiere definir requisitos operativos básicos. Debe calcular la carga de refrigeración requerida en tonelaje. Evaluar las condiciones ambientales de funcionamiento. Las altas temperaturas ambiente exigen una refrigeración robusta del motor y selecciones de refrigerantes específicas. Determine sus umbrales aceptables de tiempo de inactividad. Las instalaciones que procesan productos perecederos o que operan cámaras frigoríficas para productos farmacéuticos no pueden tolerar interrupciones prolongadas.
Evalúe su vida útil objetivo y las capacidades de su equipo de ingeniería en el sitio. Si sus técnicos carecen de la formación necesaria para realizar reconstrucciones mecánicas, un compresor con un gran mantenimiento pierde su principal ventaja. El éxito requiere alinear las capacidades del equipo con la infraestructura de mantenimiento de sus instalaciones. Necesita mecánicos que sepan manejar una llave dinamométrica, raspar juntas y leer un micrómetro.
Evaluar la viabilidad financiera requiere mirar más allá del precio de compra inicial. Una unidad compresora semihermética requiere un gasto de capital inicial mayor que un modelo totalmente hermético. La pesada carcasa de fundición, los puntos de acceso mecanizados y las complejas bombas de aceite internas aumentan los costos de fabricación.
Sin embargo, el gasto operativo en un horizonte de 10 a 15 años cuenta una historia diferente. Cuando falla una unidad hermética, se compra un compresor completamente nuevo. Usted paga por la mano de obra de reemplazo completa, el montaje de la grúa y la recuperación de refrigerante. Cuando una unidad semihermética sufre una falla en la válvula, los técnicos instalan un kit de reconstrucción. Usted reemplaza la placa de válvula dañada, instala juntas nuevas y restablece el funcionamiento por una fracción del costo. Esta reparabilidad reduce significativamente los gastos a largo plazo y mantiene el bloque de hierro original en servicio durante décadas.
Las cargas de refrigeración fluctúan según el clima ambiental, la carga del producto y los programas de producción. Hacer funcionar un compresor a plena capacidad durante condiciones de baja carga desperdicia enormes cantidades de energía y provoca ciclos cortos, lo que quema los motores. Los diseños alternativos ofrecen una modulación de capacidad inherente mediante la descarga del cilindro.
Los descargadores de cilindros utilizan válvulas solenoides para bloquear la entrada de gas de succión a cilindros específicos. En un compresor de 6 cilindros, los descargadores pueden desactivar dos cilindros. El compresor ahora funciona al 67% de su capacidad. Los pistones todavía se mueven hacia arriba y hacia abajo, pero no comprimen gas. Esto hace coincidir la potencia de refrigeración con la carga real. Además, las modernas unidades semiherméticas se integran perfectamente con los variadores de frecuencia (VFD). Los VFD alteran la frecuencia eléctrica suministrada al motor, cambiando sus RPM. Esto proporciona una adaptación precisa de la carga y maximiza la eficiencia energética en diferentes condiciones.
Tabla: Comparación de tecnologías de compresores
Tipo de compresor |
Diseño de Vivienda |
Utilidad |
Vulnerabilidad primaria |
Aplicación ideal |
|---|---|---|---|---|
Totalmente hermético |
Carcasa de acero soldado |
Ninguno (desechable) |
La falla de un componente interno requiere un reemplazo completo |
HVAC residencial y comercial pequeño |
Semihermético |
Metal fundido atornillado. |
Alto (reparable en campo) |
La junta tiene fugas si se aprieta incorrectamente |
Comerciales medianos a grandes, supermercados. |
Abrir unidad |
Motor y compresor separados |
muy alto |
Fugas de refrigerante en el sello del eje |
Sistemas industriales de amoníaco, unidades accionadas por motor. |
La compensación se centra en la capacidad de servicio versus el costo inicial y la huella física. Las unidades totalmente herméticas cuestan menos por adelantado. Ocupan menos espacio y pesan mucho menos, lo que los hace fáciles de instalar en tejados ligeros. Sin embargo, son artículos desechables. Un devanado de motor quemado o una lengüeta de válvula rota significa que toda la unidad va al depósito de chatarra.
Los modelos semiherméticos exigen más espacio físico. Pesan cientos de libras y requieren un aparejo adecuado. Sin embargo, ofrecen acceso interno completo. Puede reemplazar el estator, cambiar pistones y limpiar el cárter de aceite. Esto mitiga el riesgo de costos de reemplazo catastróficos en caso de falla interna. Para un sistema de estanterías de supermercado, esta reparabilidad no es negociable.
Los compresores de accionamiento abierto ofrecen la máxima flexibilidad. Puedes accionarlos con un motor eléctrico, un motor diésel o una turbina de vapor. Esto los hace vitales para aplicaciones industriales específicas, refrigeración marina y grandes plantas de amoníaco. Sin embargo, el cierre mecánico del eje sigue siendo un dolor de cabeza constante para el mantenimiento. Eventualmente tendrá fugas y será necesario un reemplazo especializado.
Las unidades semiherméticas eliminan por completo el sello del eje. El motor y el compresor comparten el mismo entorno sellado. Se pierde la capacidad de utilizar motores primarios no eléctricos, pero se obtiene un sistema drásticamente más resistente a las fugas. Esto los convierte en el estándar para los sistemas de refrigeración comerciales de halocarbonos y CO2.
Diferentes tecnologías de compresión sirven para diferentes perfiles de carga. Los compresores scroll destacan en aplicaciones de carga continua más pequeñas. Operan de manera silenciosa y eficiente, pero carecen de capacidad de servicio en el campo. Los compresores de tornillo dominan las cargas industriales masivas. Manejan volúmenes masivos de refrigerante pero requieren separadores y sistemas complejos de gestión de aceite.
La tecnología alternativa encaja perfectamente en el medio. Maneja cargas muy variables, de tamaño mediano a grande. La capacidad de utilizar la descarga del cilindro brinda a los compresores alternativos una clara ventaja en aplicaciones que requieren una modulación de capacidad escalonada y robusta. Manejan los rápidos cambios de carga de un congelador rápido o de una vitrina de supermercado mejor que la mayoría de las alternativas.
El diseño atornillado introduce una vulnerabilidad específica: la dependencia de las juntas. Cada placa de acceso, tapa de válvula y puerto de servicio requiere una junta para sellar el refrigerante de alta presión. Con el tiempo, la vibración mecánica y los ciclos térmicos degradan estos materiales, lo que provoca microfugas.
La mitigación requiere un estricto cumplimiento de las especificaciones del fabricante. Los técnicos deben utilizar llaves dinamométricas calibradas al apretar los pernos. El par desigual deforma las placas de acceso y aplasta las juntas, lo que garantiza una fuga. Los mecánicos deben seguir una secuencia de torsión en forma de estrella. Las pruebas de fugas de rutina mediante rastreadores electrónicos o detectores ultrasónicos siguen siendo obligatorias. Durante las reconstrucciones, los técnicos deben limpiar minuciosamente las superficies de contacto con un cepillo de alambre y un raspador para garantizar el asiento adecuado de la junta.
Los sistemas alternativos dependen en gran medida de una lubricación adecuada. La mayoría de las unidades semiherméticas utilizan una bomba de aceite de engranajes reversible accionada directamente desde el extremo del cigüeñal. Esta bomba extrae aceite a través de un tubo de recogida y una rejilla de malla fina en el sumidero del cárter. Fuerza el aceite a través de conductos perforados dentro del propio cigüeñal. Este aceite presurizado lubrica los cojinetes principales, los muñones de biela y los pasadores de muñeca. Mantener la presión correcta del cárter garantiza un flujo de aceite constante.
Los golpes de líquido representan la mayor amenaza para este sistema. Si ingresa refrigerante líquido al compresor, elimina el aceite de las paredes del cilindro. Diluye el aceite en el cárter, destruyendo sus propiedades lubricantes. El líquido también es incompresible; intentar comprimirlo romperá las placas de las válvulas y doblará las bielas. Los calentadores del cárter mitigan la dilución del aceite al hervir el refrigerante líquido durante los ciclos de parada, manteniendo el aceite puro y listo para el arranque.
Maximizar la vida útil de una unidad compresora semihermética requiere diagnósticos proactivos. Los técnicos utilizan megaóhmetros para probar el aislamiento del devanado del motor. La degradación del aislamiento precede a un desgaste catastrófico del motor. Las comprobaciones del diferencial de presión en los cilindros revelan lengüetas de válvula desgastadas o agrietadas. Si el compresor no puede generar un vacío profundo sobre sí mismo, las válvulas están fallando.
Las pruebas de acidez del aceite detectan contaminación por humedad. El aceite ácido corroe el aislamiento del motor y las tuberías de cobre, lo que provoca un revestimiento de cobre en los muñones del cigüeñal. Un programa básico de mantenimiento periódico mantiene la unidad funcionando de manera eficiente.
Tabla: Programa de mantenimiento del compresor
Frecuencia |
Tarea de mantenimiento |
Objetivo |
|---|---|---|
Mensual |
Verifique el nivel de aceite en la mirilla |
Garantizar una lubricación adecuada para los rodamientos. |
Trimestral |
Realice una verificación electrónica de fugas en todas las juntas. |
Evite la pérdida de refrigerante y multas ambientales |
Anualmente |
Extraiga una muestra de aceite para análisis de ácido y humedad. |
Prevenir la corrosión interna y el desgaste del motor. |
Anualmente |
Bobinados del motor de prueba Megger |
Seguimiento de la degradación del aislamiento a lo largo del tiempo |
Cuando ocurre una falla, los administradores de las instalaciones deben evaluar la realidad operativa. Deben equilibrar el costo del tiempo de inactividad durante la reconstrucción de un campo en el sitio con la velocidad del intercambio en una unidad premanufacturada. La reconstrucción de una placa de válvula lleva algunas horas. Reemplazar un estator quemado lleva un día completo y requiere herramientas de extracción especializadas.
El compresor alternativo semihermético es la opción definitiva para aplicaciones que exigen alta confiabilidad, capacidad variable y capacidad de servicio a largo plazo. Proporciona la resistencia a fugas de una carcasa hermética y al mismo tiempo ofrece el acceso mecánico de un sistema de accionamiento abierto. El éxito depende enteramente de la capacidad de la instalación para soportar el mantenimiento mecánico periódico y emplear técnicos capacitados.
Realice los siguientes pasos para finalizar las especificaciones de su equipo:
Audite sus requisitos actuales de carga de enfriamiento para determinar el tonelaje exacto necesario para las condiciones pico del verano.
Evalúe el espacio que ocupa su sala de máquinas para garantizar un espacio adecuado para instalar y desatornillar los paneles de acceso al compresor.
Consulte a un ingeniero en refrigeración para hacer coincidir las capacidades de descarga del cilindro del compresor con las fluctuaciones de carga de sus instalaciones.
Revise las curvas de rendimiento del fabricante para verificar las clasificaciones de eficiencia con su refrigerante y temperaturas de funcionamiento específicas.
R: Un compresor totalmente hermético cuenta con una carcasa de acero soldado que no se puede abrir. Si una pieza interna falla, se debe reemplazar toda la unidad. Un compresor semihermético utiliza una carcasa pesada de metal fundido asegurada con pernos y cubiertas con juntas. Este diseño permite a los técnicos abrir la unidad para inspección, mantenimiento y reparaciones internas directamente en el campo.
R: Una unidad bien mantenida normalmente dura de 10 a 15 años antes de requerir una revisión importante. A diferencia de las unidades herméticas, el mantenimiento periódico y las reconstrucciones en campo (como reemplazar placas de válvulas, cambiar bombas de aceite o rebobinar el motor) pueden extender esta vida útil indefinidamente, lo que la convierte en una inversión a largo plazo muy duradera.
R: Sí. Los técnicos pueden aislar el compresor, quitar los tornillos de alta resistencia y quitar las cubiertas con juntas. Esto proporciona acceso directo para reemplazar placas de válvulas dañadas, cambiar pistones desgastados o reparar el estator eléctrico sin retirar todo el bloque del compresor de la sala de máquinas.
R: Las causas comunes de falla incluyen golpe de líquido (refrigerante líquido que ingresa a los cilindros), pérdida de lubricación debido a fugas o dilución de aceite, sobretensiones eléctricas que dañan los devanados del motor y sobrecalentamiento severo causado por un flujo de aire inadecuado, condensadores sucios o altas temperaturas de descarga.
R: Un modelo de 6 cilindros maneja volúmenes significativamente mayores de gas refrigerante para cumplir con requisitos de mayor capacidad. El cigüeñal escalona las carreras del pistón a lo largo del banco de varios cilindros, lo que garantiza un funcionamiento más suave y una salida continua de alta presión. También utiliza la descarga de cilindros para desactivar cilindros específicos, mejorando la eficiencia en condiciones de baja carga.
R: La compatibilidad depende del modelo de compresor específico y del tipo de aceite en el cárter. Las unidades modernas están diseñadas para funcionar con HFC tradicionales, mezclas más nuevas de HFO de bajo PCA y refrigerantes naturales como el CO2. Debe verificar las especificaciones del fabricante y la compatibilidad del aceite antes de introducir cualquier refrigerante en el sistema.
